Ehrgeizige Ziele in Sachen LEED-Zertifizierung des UBC Arts Students Centre in Vancouver

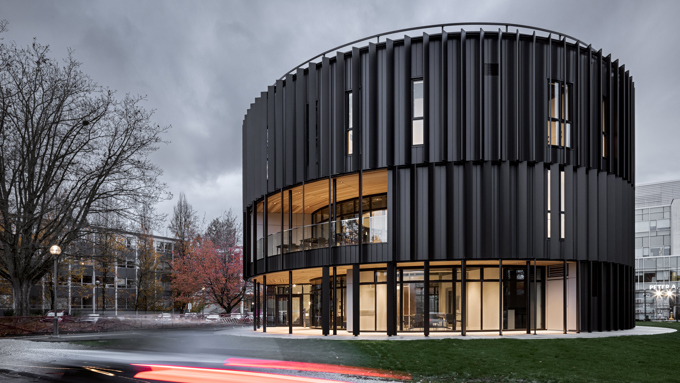

Ende 2021 wurde für die Studierenden der UBC Arts in Vancouver das studentisch verwaltete Zentrum als Mehrzweckeinrichtung eröffnet. Der Entwurf stammt von Leckie Studio Architecture + Design, und der Bau erfolgte unter Maßgabe der Nachhaltigkeit. In diesem Zusammenhang sind auch die Fenster mit ihrer intelligenten Steuerung zu nennen, die in allen Gebäudebereichen tagsüber für eine natürliche Belüftung und nachts für Kühlung sorgen. Außerdem sind alle Bereiche mit mechanischen Belüftungsvorrichtungen ausgestattet, und diese Mischlösung führt zu einem energieeffizienten Lüftungskonzept. Die Gebäudelüftung wurde federführend von der Integral Group Vancouver geplant, und hierbei kam der neuartige Ansatz einer automatisierten natürlichen Lüftung zum Zuge.
Besuchen Sie ein ReferenzprojektLösung
Hybridlüftung , Integration in das Brandschutzsystem
Ort
Vancouver, Kanada
Sektor
Schulen und Institutionen
Projekttyp
Neubau
Mit natürlicher Belüftung zum Zertifikat „LEED Gold“
Das Zentrum erstreckt sich über drei Ebenen und hat eine Nettofläche von rund 1025 m². Es beherbergt unter anderem ein Café, eine Galerie, Besprechungs- und Gemeinschaftsräume. Die Konstruktion des Gebäudes ist darauf ausgelegt, ein „LEED Gold“-Zertifikat zu erreichen. Für diesen nachhaltigen Neubau hat WindowMaster die Raumklimasteuerung NV Embedded® geliefert und in Betrieb genommen, die in all den Bereichen für eine natürliche Lüftung sorgt, welche die Gebäudeleittechnik für geeignet hält. Dafür ist das Gebäude in etwa 20 Lüftungszonen unterteilt, wobei für die natürliche Lüftung abhängig von der Gebäudegeometrie eine Mischung aus einseitiger Lüftung, Quer- und Auftriebslüftung zum Einsatz kommt. In dem Bau wird die natürliche Lüftung so weitgehend wie möglich eingesetzt, damit der Energieverbrauch reduziert wird.
Intelligente Fenstersteuerung in GLT integriert

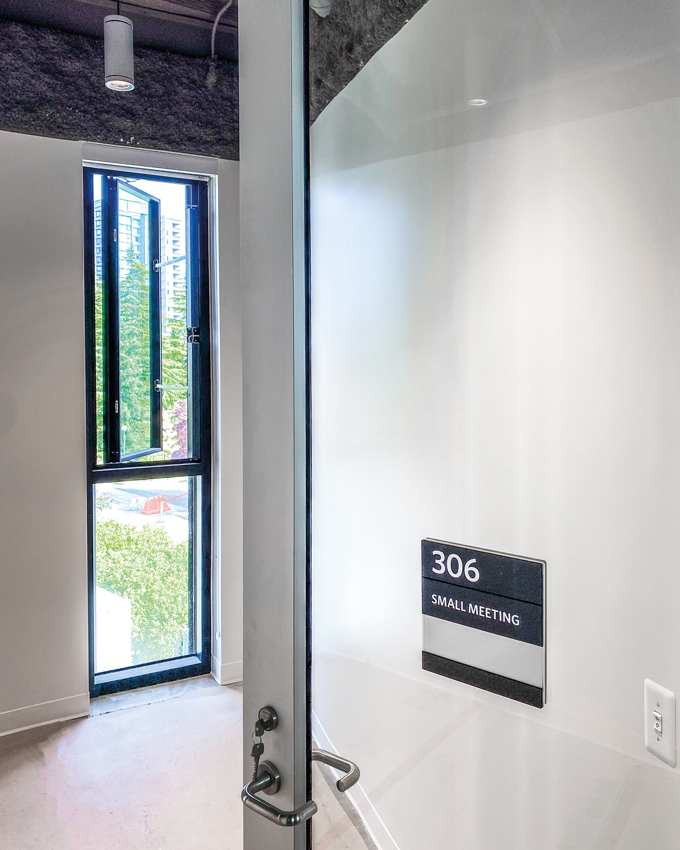

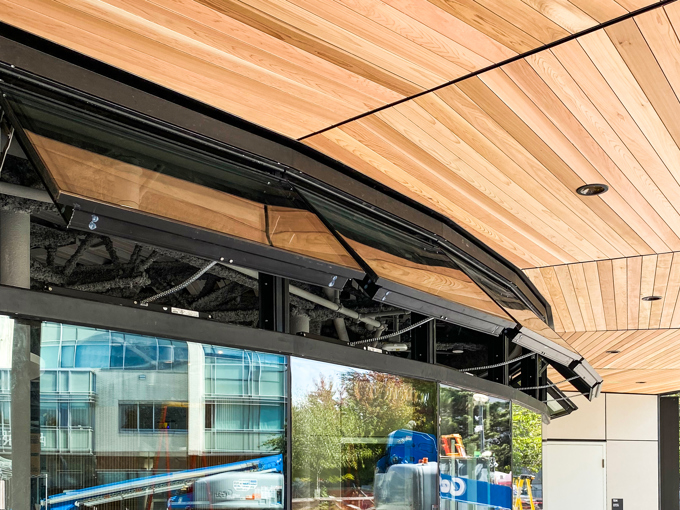

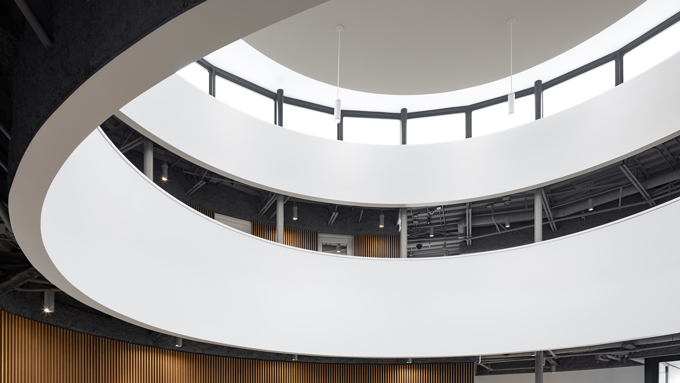

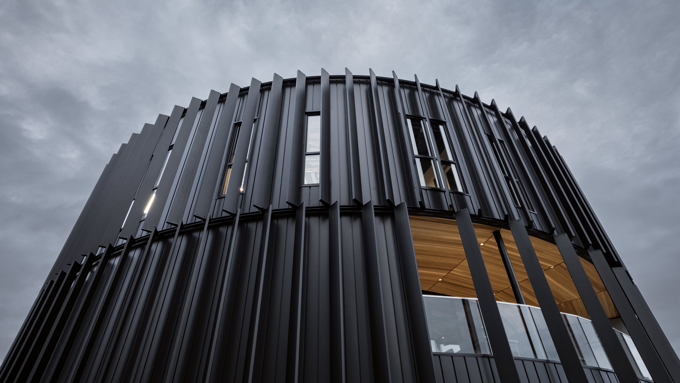

Zur Gewährleistung einer angenehmen Tageslüftung werden in diesem Projekt rund hundert Fensterantriebe eingesetzt. Velux hat acht motorbetriebene Dachfenster geliefert; ansonsten beinhaltet das Gebäude automatisierte Markisen- und Flügel-Fassadenfenster. Die Fensterantriebe der Fassadenfenster stammen alle von WindowMaster und sind mit MotorLink®-Technologie ausgestattet. Auch die acht VELUX-Dachfenster werden durch WindowMaster gesteuert. Die Produkte von WindowMaster sind vollständig in das Gebäudesteuerungssystem von Delta Controls integriert, das ESC Automation montiert hat. Die Gebäudesteuerung stellt auch die Wetter- und Innenraumdaten (Innentemperatur und CO2-Pegel) bereit, die das NV-Embedded®-System von WindowMaster verwendet. Mithilfe dieser Daten kann NV Embedded® Dach- und Fassadenfenster kontinuierlich intelligent steuern. Über Bedienfelder können die Nutzer des Hauses die automatischen Einstellungen mit eigenen Eingaben in bestimmten Grenzen vorübergehend außer Kraft setzen. Nach 30 min kehrt die Steuerung wieder in den Automatikbetrieb zurück. Durch die Integration der WCC-Plus-Bedienfelder in das Haupt-Brandschutzsystem wird ein Signal bereitgestellt, das angibt, ob die automatisierten Fenster geöffnet oder geschlossen sind.
Intelligente Steuerung von Fenstern: MotorLink®
MotorLink® ist eine Technik für die Zwei-Wege-Kommunikation von Steuerbefehlen und Rückmeldungen zwischen Fensterantrieb und Gebäudeleittechnik. Alle Steuerungen von WindowMaster sind MotorLink®-fähig und können darüber hinaus viele unserer Antriebe ansteuern. MotorLink® gibt Ihnen die Möglichkeit, die passive Lüftung und die Rauch- und Wärmeabzugsanlage zu automatisieren. Ein zentrales Steuerungssystem sorgt für das Öffnen von Fenstern, sodass ein Luftaustausch stattfindet.
Lesen Sie hier mehr über MotorLink®
UL-zertifizierte Fensterantriebe sorgen im Gebäude für Sicherheit
Alle Produkte von WindowMaster, die im Studierendenzentrum der UBC Arts zum Einsatz kommen, sind nach UL 325 zertifiziert und dienen im Haupt-Brandschutzsystem als Unterkomponenten. Sechzehn der Fensterantriebe sind vom Modell WMU 831. Dieses nutzt natürliche Antriebskräfte und kann so auf effiziente Weise Rauch und Wärme ausleiten. Die Antriebe sind ein integrierter Bestandteil der Brandmeldeanlage des Gebäudes. Die Produkte kommunizieren durch die Stromversorgung mit MotorLink® – einer intelligenten Digitalkommunikation von WindowMaster, die es ermöglicht, dass Fensterantriebe und Steuereinheiten lebenswichtige Daten weitergeben.
