Antriebsinterface 230VAC/24VDC, 3A
WUF 121
- 3A
- Antriebsinterface, das den 230 VAC Betrieb von ±24 VDC Antrieben ermöglicht
Über WUF 121
Hauptmerkmale
-
Natürliche Lüftung
Das Produkt kann zu natürliche Lüftung verwendet werden, um den Gebäudenutzern ein angenehmes Raumklima zu bieten.
-
Betriebsspannung von 230V
Das Produkt verwendet Betriebsspannung von 230V
Produktinformationen
Wird zusammen mit einem oder mehreren WindowMaster ±24V DC Antrieben verwendet mit einer Gesamtleistung von 3A, sowie einen Lüftungstaster z. B. WSK 100 1161 oder WSK 102.
Das Interface wird an die Wand montiert. Für die Montage wird kein Spezialwerkzeug benötigt.

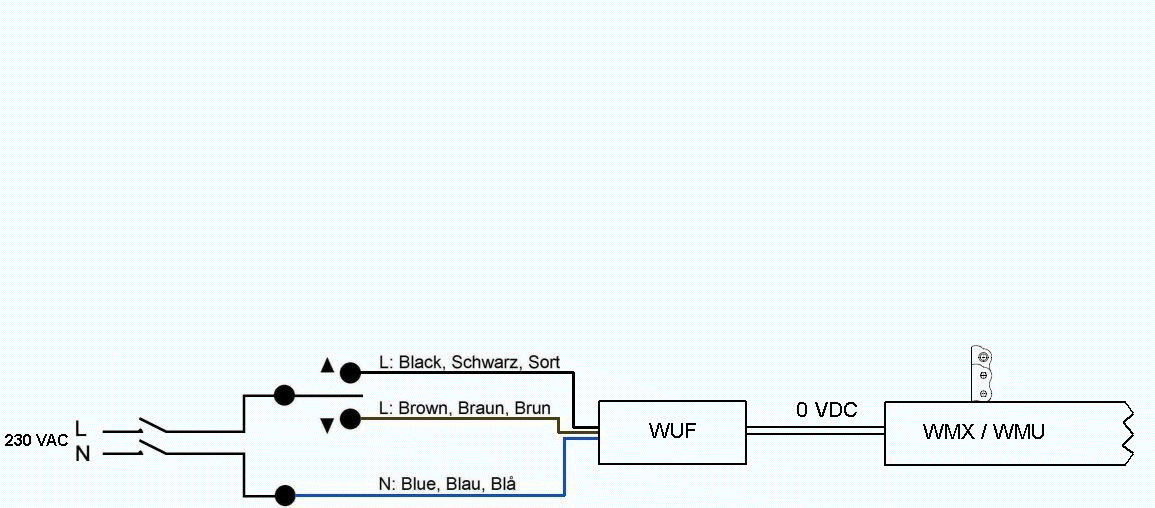

Die 1,3 Meter lange 3-adrige Netzleitung wird über einen Umschalter an das 230V Netz angeschlossen.
Technische Daten
| Leerlaufverbrauch | 3W |
| Material | Feuerhemmendes Polykarbonat gemäß UL94-5V |
| Größe | 180 x 220 x 70mm (BxHxT)mm |
| Isolation / Erdverbindung | Das Produkt ist ein doppelisoliertes Klasse 2 Produkt, d.h. es ist keine Erdung erforderlich. |
| Schutzart | IP 20 |
| Primärspannung | 230V AC, ±10%V AC |
| Sekundärspannung | Nominell: ±24V DC, 3A; Low: 17-27V DC; High: 20-30V DC (standard) |
| Dauersignalfest | Ja |
Lieferumfang
Interface mit 1,3m Netzleitung (ohne Motoranschlussleitungen geliefert (Anschluss auf Klemmleiste).Intelligente Steuerung von Fenstern: MotorLink®
MotorLink® ist eine Technik für die Zwei-Wege-Kommunikation von Steuerbefehlen und Rückmeldungen zwischen Fensterantrieb und Gebäudeleittechnik. Alle Steuerungen von WindowMaster sind MotorLink®-fähig und können darüber hinaus viele unserer Antriebe ansteuern. MotorLink® gibt Ihnen die Möglichkeit, die passive Lüftung und die Rauch- und Wärmeabzugsanlage zu automatisieren. Ein zentrales Steuerungssystem sorgt für das Öffnen von Fenstern, sodass ein Luftaustausch stattfindet.
Lesen Sie hier mehr über MotorLink®
