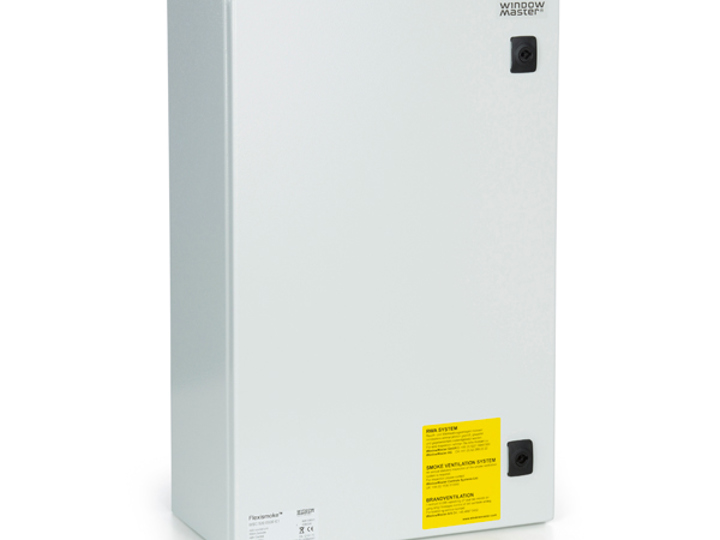

FlexiSmoke™ 20A RWA-Zentrale mit Touchbildschirm zur Konfiguration der RWA und natürliche Lüftung in bis zu 13 Räumen / Zonen
WSC 520
- RWA-Modulzentrale
- 20A
- 13 RWA- / Lüftungsgruppen
Über WSC 520
Hauptmerkmale
-
Natürliche Lüftung
Das Produkt kann zu natürliche Lüftung verwendet werden, um den Gebäudenutzern ein angenehmes Raumklima zu bieten.
-
Rauch und Wärmeabzug nach DIN EN 12101-10
Das Produkt eignet sich zu Rauch und Wärmeabzug nach DIN EN 12101-10 und nutzt natürliche treibenden Kräfte für die effiziente Ableitung von Rauch und Wärme.
-
Betriebsspannung von 230V
Das Produkt verwendet Betriebsspannung von 230V
-
MotorLink®
Das Produkt kann mit Steuerungen mit MotorLink® kommunizieren – der von WindowMaster intelligenten digitalen Datenkommunikation.
-
BACnet
Das Produkt ist BACnet-konform, BTL-getestet und unterstützt diese BUS-Kommunikation.
-
KNX-zertifiziert
Das Produkt ist KNX-zertifiziert und unterstützt diese BUS-Kommunikation.
-
Rauch und Wärmeabzug nach DIN ISO 21927-9
Das Produkt eignet sich zu Rauch und Wärmeabzug nach DIN ISO 21927-9 und nutzt natürliche treibenden Kräfte für die effiziente Ableitung von Rauch und Wärme.
-
±24VDC Antriebe
Das Produkt wird gemeinsam mit ±24V Antrieben benutzt
Produktinformationen
Flexible, modular aufgebaute Zentralen für Rauch und Wärmeabzug
Die FlexiSmoke™ WSC 520 ist die kleinste RWA-Zentrale in der FlexiSmoke™-Serie und zur Steuerung von ±24V DC und MotorLink™-Fensterantrieben in großen und mittelgroßen Gebäuden, z. B. Einkaufszentren, Schulen und Sporthallen entwickelt worden. Durch eine Verknüpfung von mehreren Zentralen kann die FlexiSmoke™ in sehr großen Gebäuden eingesetzt werden.
Durch die einheitlichen Baugruppen können jeder Baugruppe sowohl RWA- als auch Lüftungsfunktionen zugeordnet werden.
Touchbildschirm
Die FlexiSmoke™ hat einen 3½”-LCD-Touchbildschirm mit übersichtlicher Menüführung. Das ermöglicht die problemlose Konfiguration, Inbetriebnahme und Wartung – auch ohne Computer. Etwaige Störungen werden detailliert angezeigt, was die Fehler-behebung deutlich erleichtert.
Die FlexiSmoke™ verfügt über bis zu drei unterschiedliche Motorgeschwindigkeiten
- für ±24V DC Standardmotoren - 1 Geschwindigkeit (RWA)
- bei MotorLink® Motoren - 2 Geschwindigkeiten (RWA / manuelle Steuerung)
- bei MotorLink® Motoren und Bus-Kommunikation - 3 Geschwindigkeiten
(RWA / manuelle Steuerung / automatisch)
Geschwindigkeitstypen
RWA: volle Motor-Leistung bei RWA und Sicherheitsfunktionen.
RWA-Funktion hat immer die höchste Priorität.
Manuelle Steuerung: Eine schnelle und hörbare Geschwindigkeit für manuelle Lüftungssteuerungen
Automatisch: Eine langsame und fast lautlose Geschwindigkeit für automatische Lüftungssteuerungen
Geringer Verkabelungsaufwand
Durch Verwendung der BUS-Technologie bei den RWA-Bedienstellen ergibt sich automatisch ein geringerer Verkabelungsaufwand. Einlesen und programmieren der einzelnen BUS-Teilnehmer kann direkt über den Touchbildschirm der Zentrale erfolgen.
Windrichtungsabhängiger Rauchabzug
Die FlexiSmoke kann so eingestellt werden, dass das Öffnen und Schließen der Fenster in Abhängigkeit von Windrichtung und Geschwindigkeit erfolgen kann. So können die RWA- Klappen/Fenster ohne Zukauf von Zusatzmodulen windrichtungsabhängig gesteuert werden.
BUS-Kommunikation
Die Lüftungsteuerung ist auch über BUS-Kommunikation KNX oder BACnet IP zusammen mit z. B. NV Advance® möglich.
Zertifizierung
Zertifiziert nach EN 12101-10 und ISO 21927-9.
Das WSA 5MC KNX Modul ist von der BACnet Interest Group Europe zertifiziert.
Flexibler Systemaufbau
Die FlexiSmoke kann je nach Bedarf aufgebaut werden und lässt sich jederzeit technisch um- und ausbauen, z. B. durch Hinzufügen weiterer Module oder durch Verknüpfung mehrerer Zentralen.
Technische Daten
| Ausgangsstrom | 20 |
| Feldbus | BacNet KNX |
| Primärspannung | 230V AC (±10%) / 50HzV AC |
| Rauchabschnitt | 13 |
| Lüftungsgruppe | 13 |
| Motorgruppeoptionen | max. 13 Motorgruppen |
| Motorlinieoptionen | max. 13 Motorlinien |
| Schutzart | 54 |
| Leckstrom | Max. 0,4mA @ 240VAC |
| Material | Metallgehäuse |
| Gewicht mit Akkus | 28,5kg |
| Gewicht ohne Akkus | 16,5kg |
| Farbeoptionen | Grau (RAL 7035) |
| Separat zu bestellen | 2 notstromakku WSA 017 (12V/17-18Ah) |
Lieferumfang
WSC 520 FlexiSmoke™ RWA-Zentrale 20A mit 1 x WSA 501 (10kΩ-Wiederstände, 10 Stück) sowie 1 x WSA 510 Endmodul für Antrieb. 4 Stück WSA 510 Motor-Endmodul pro ”WSA 5UM”-Module, wenn dieses Modul im Lieferumfang enthalten ist. Notstromakkus separat zu bestellen: 2 x WSA 017 (Notstromakku 12V/17Ah).Downloads
