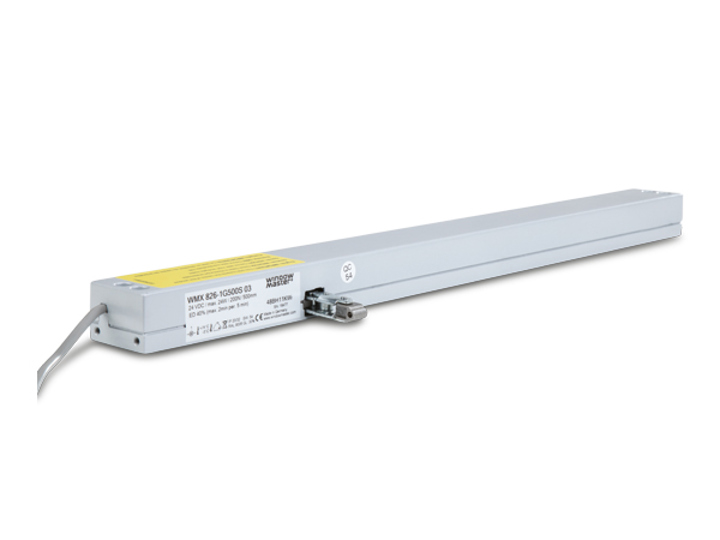

Kettenantrieb 200N
WMX 826
- Kettenantrieb für die aufgesetzte Montage.
- für die Komfortlüftung.
- für Kipp-, Klapp-, Senkklap-, Dreh-, Schwing-, Wende- und Parallel- ausstellfenstern verwendbar.
Über WMX 826
Hauptmerkmale
-
Natürliche Lüftung
Das Produkt kann zu natürliche Lüftung verwendet werden, um den Gebäudenutzern ein angenehmes Raumklima zu bieten.
-
±24V Nominalspannung
Das Produkt wird gemeinsam mit ±24V Steuereinheiten benutzt
-
MotorLink®
Das Produkt kann mit Steuerungen mit MotorLink® kommunizieren – der von WindowMaster intelligenten digitalen Datenkommunikation.
Produktinformationen
Programmierbarer 24V DC Kettenantrieb für die aufgesetzte Montage für die Komfortlüftung.
Für Kipp-, Klapp-, Senkklap-, Dreh-, Schwing-, Wende- und Parallel- ausstellfenstern verwendbar.
Anwendungsbereich
– wird gemeinsam mit ±24V Steuereinheiten oder Steuereinheiten mit MotorLink®
benutzt
– kann gemeinsam mit einem WMB Verriegelungsantrieb verwendet werden
– externe Klemmleiste kann direkt an den Motor (Version E) angeschlossen werden
– der Antrieb ist erhältlich in einer Version mit oder ohne UL-Zertifizierung:
- Europa: Bestellung ohne UL-Zertifizierung (Version 0)
- USA / Kanada: Bestellung mit UL-Zertifizierung (Version U)
– Synchonisierung bis zu 4 Fensterantrieben – kein externes Synchronisierungsmodul
notwendig
– exakte Positionrückmeldung und 3 Geschwindigkeiten möglich bei Verwendung mit
MotorLink® Steuerungen
– soft close
– eingebaute elektronische Lastabschaltung /Endabschaltung
– Motorelektronik mit Microcontroller
– der Antrieb reversiert zur Idealposition des Fensters um die Lebenszeit der
Fensterdichtung zu erhöhen
– einfache Montage
Technische Daten
| Montage | Aufgesetzte Montage |
| Verwendbarkeit | Klappfenster Kippfenster Drehfenster |
| Kettenhuboptionen | 50 - 500mm in Schritten von 10mm |
| Druckkraft | 200N |
| Zugkraft | 200N |
| Zuhaltekraft | 3000N |
| Betriebsgeschwindigkeit | Programmierbar von 3mm/s bis 9mm/s |
| Emissions-Schalldruckpegel | ≤30 dBA (Betriebsgeschwindigkeit: 3 mm/s)dBA ≤46 dBA (Betriebsgeschwindigkeit: 9,5 mm/s)dBA |
| Stromversorgung | 24 VDC |
| Stromaufnahme | 1 A |
| Nominalspannung | 24V DC (max. 10% Restwelligkeit) |
| Schutzart | Integrierte Montage: IP 32 Aufgesetzte Montage: IP 20 |
| Lebensdauer | Geprüft auf 10.000 Öffnungs- und Schließbewegungen |
| Größe | 30,5 x 487 x 42 (H x B x D)mm |
| Farbeoptionen | Grau (RAL 9006) Weiß (RAL 9010) |
| Material | Lackiertes Zinkgehäuse mit 13mm Zink-chromatierter Stahlkette |
| Separat zu bestellen | Beschläge und standard Verlängerungsleitungen Typ WLL |
Lieferumfang
Kettenantrieb (nicht UL-zertifiziert) mit 5m Leitung mit Fast-in/ Fast-on Steckern für WLL-Zuleitung. Kettenantrieb (UL-zertifiziert) mit 2m UL-zugelasser LeitungIntelligente Steuerung von Fenstern: MotorLink®
MotorLink® ist eine Technik für die Zwei-Wege-Kommunikation von Steuerbefehlen und Rückmeldungen zwischen Fensterantrieb und Gebäudeleittechnik. Alle Steuerungen von WindowMaster sind MotorLink®-fähig und können darüber hinaus viele unserer Antriebe ansteuern. MotorLink® gibt Ihnen die Möglichkeit, die passive Lüftung und die Rauch- und Wärmeabzugsanlage zu automatisieren. Ein zentrales Steuerungssystem sorgt für das Öffnen von Fenstern, sodass ein Luftaustausch stattfindet.
Lesen Sie hier mehr über MotorLink®
